如何提高磁環電感的效率？

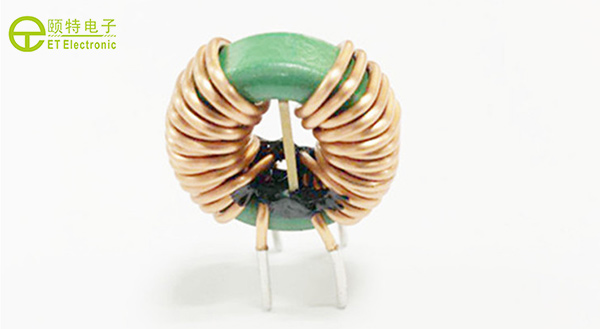

【磁環電感】俗稱線圈電感，本質上是一個線圈，有空心線圈也有實心線圈，實心線圈有鐵芯或者其它材料制成的芯，電感的單位是“H”，簡稱“亨”。此外，更小的單位是mH，uH，他們的換算方式為1H=1000mH=1000000uH。

其中：磁環電感器有成品與定制（自制）兩種方式。電容器幾乎是不會有自己制作的情況，而電感器則不然，這帶來的直接后果是：很多人在工作中幾乎都是使用成品電感，只要按額定電流I與電感量L選型即可，不會涉及到電感設計原理性的知識，而另一些人則更關注如何選擇磁芯，如何確定繞線匝數，如何使設計變壓器的銅損與鐵損達到平衡等等，這是兩個不同層面的內容，而前一類人對這些知識幾乎不會有什么興趣。

1、根據工作頻率，選用線圈的導線

磁環電感工作于低頻段的電感線圈，一般采用漆包線等帶絕緣的導線繞制。工作頻率高于幾萬赫，而低于2MHz的電路中，采用多股絕緣的導線繞制線圈，這樣，可有效地增加導體的表面積，從而可以克服集膚效應的影響，使Q值比相同截面積的單根導線繞制的線圈高30％－50％。

在頻率高于2MHz的電路中，電感線圈應采用單根粗導線繞制，導線的直徑一般為0.3mm－1.5mm。采用間繞的電感線圈，常用鍍銀銅線繞制，以增加導線表面的導電性。

這時不宜選用多股導線繞制，因為多股絕緣線在頻率很高時，線圈絕緣介質將引起額外的損耗，其效果反不如單根導線好。

如何提高磁環電感的效率？

鐵損主要由磁性材質的特性所決定。為了減少鐵損，必須優化選取高頻損耗特性好的材料。磁性材料的損耗優劣關系：鐵氧體 < 非晶 < 鐵硅鋁 < 鐵硅 < 純鐵粉芯。在各類磁性材料中，鐵硅鋁磁粉芯具有分布式氣隙、飽和磁感應強度大、寬恒磁導率、高居里溫度、在高頻下具有極低的損耗，幾近為零的磁致伸縮系數，價格適中，使其成為光伏逆變器功率電感器較佳選擇。
